給湯器新設工事 + 手すり&水栓取付

2011.01.28 Friday
ご近所さんで給湯器新設工事...現状は〔ガスふろがま〕浴槽にお水をためておいだきをします。
お風呂内の水栓のお湯はソーラーから...お母さんSAY「夏場にはあったかいシャワー、冬場はぬるいのよねぇ」「冬場にあったかいシャワーを浴びたい」とその想いにこたえます。

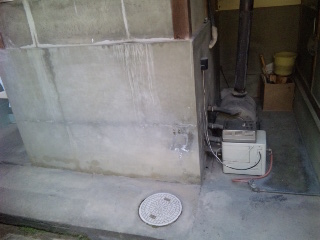

Before

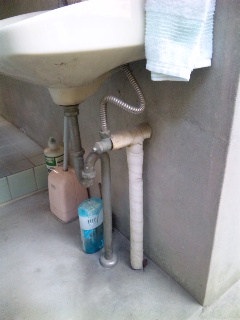

給湯器の水は、近くの手洗いから分岐します

作業+After

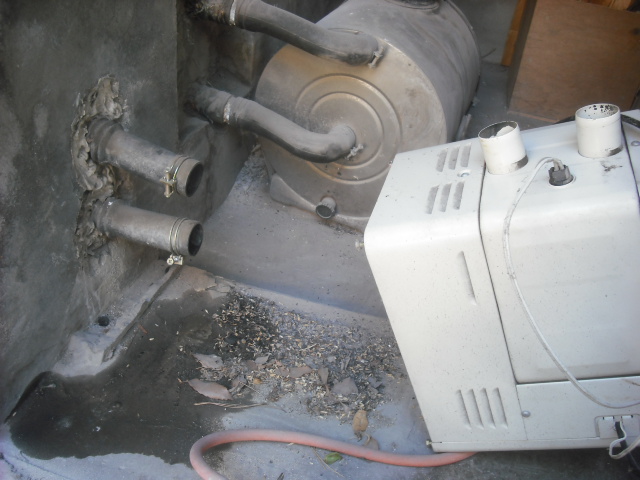

〔ふろ釜〕撤去
設置フリータイプ(据置)にて施工可能であればよかったのですが...特殊が重なりました...浴槽がポリやステンレスではなく、タイル貼りの湯船で、バスキャップがつかない追い炊きアダプターがつかない...風とおりがないので、排気がこもり不完全燃焼を起こす危険が...現状の連結管(右側に筒が2本ニョキっと出ている管)を利用して浴槽隣接設置タイプで対応します。

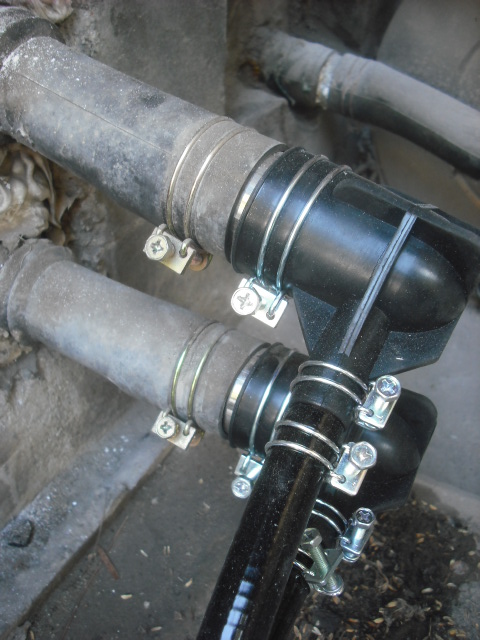

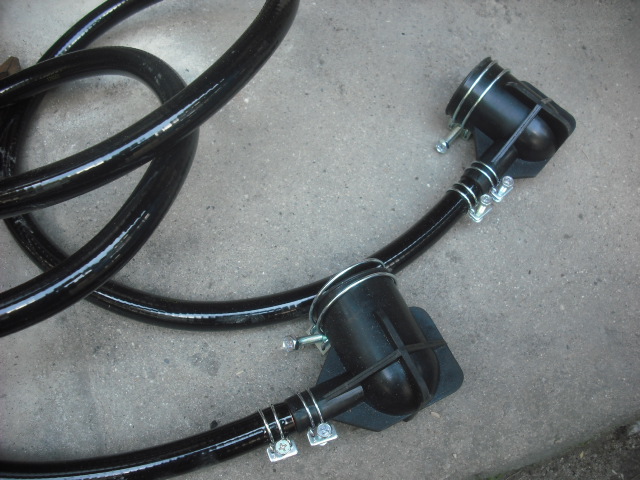

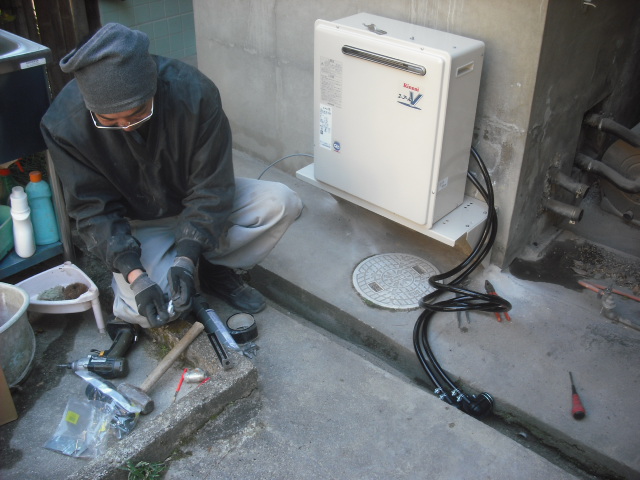

追い炊き配管の連結

この2つを連結させるために...

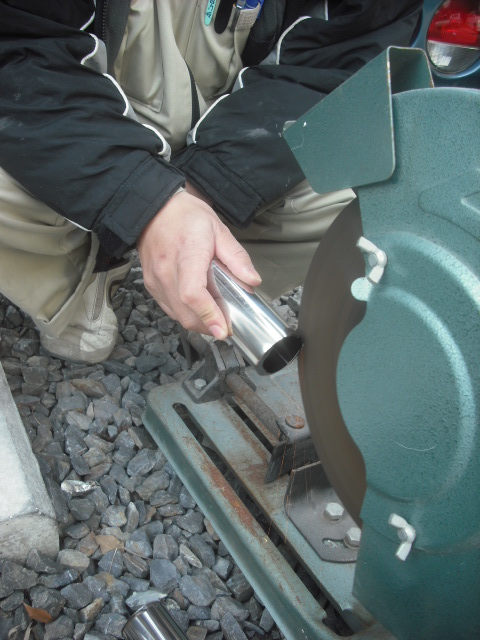

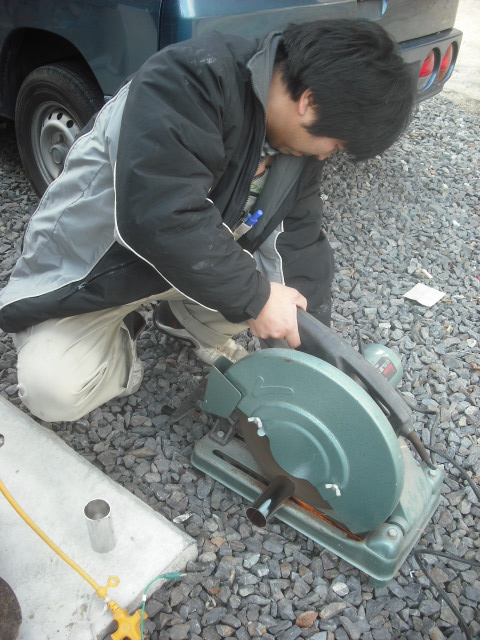

ステンレス管を加工します



                       どやさっ
近くから給水分岐

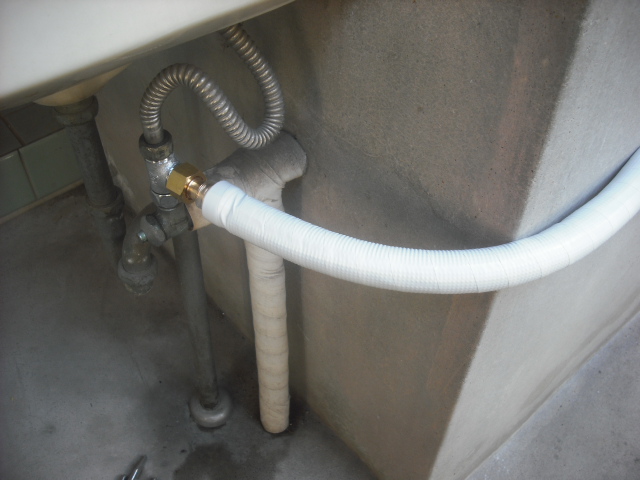

 給水管から分岐


こんな感じに...

 給湯器へ

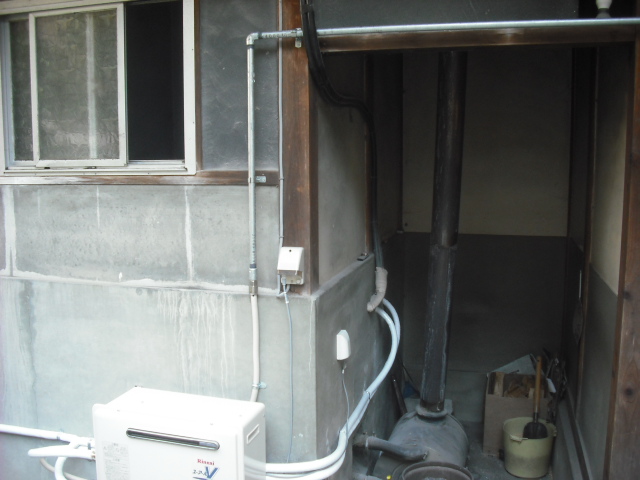

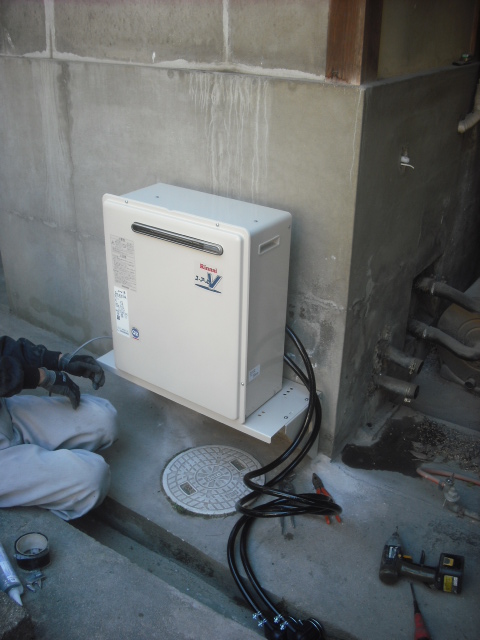

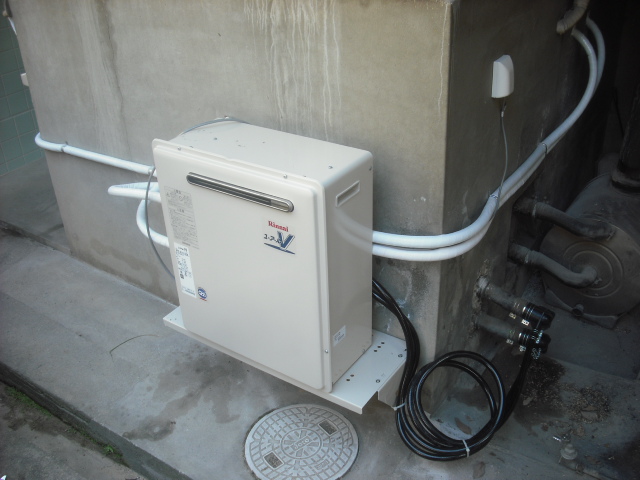

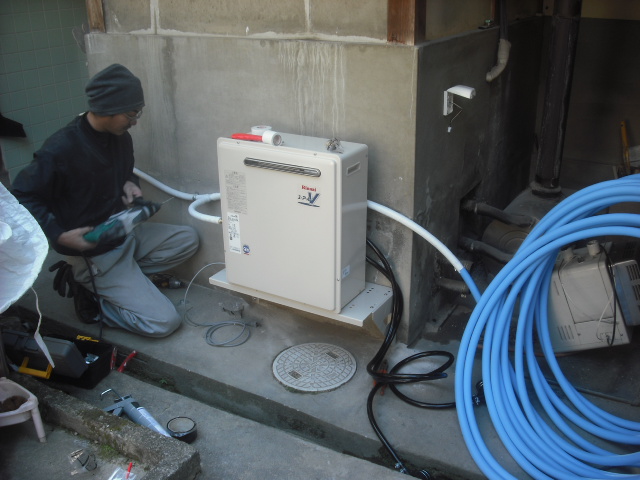

給湯器設置

設置したい場所にマスがある為...壁取付台を取付て給湯器を浮かします

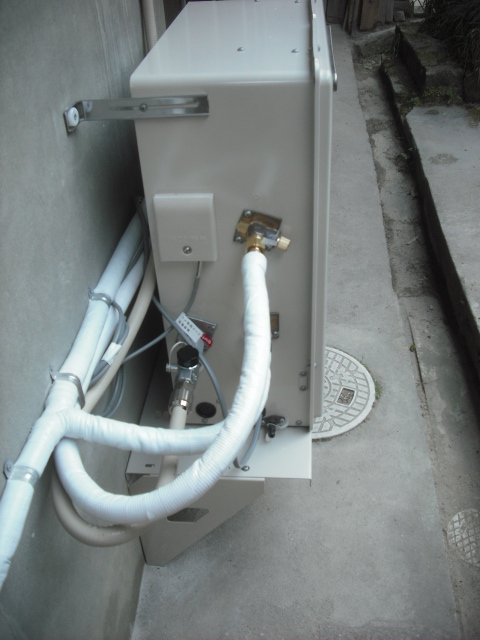

 水配管
お湯配管


給湯器設置Okayです...後は...電気とガス工事

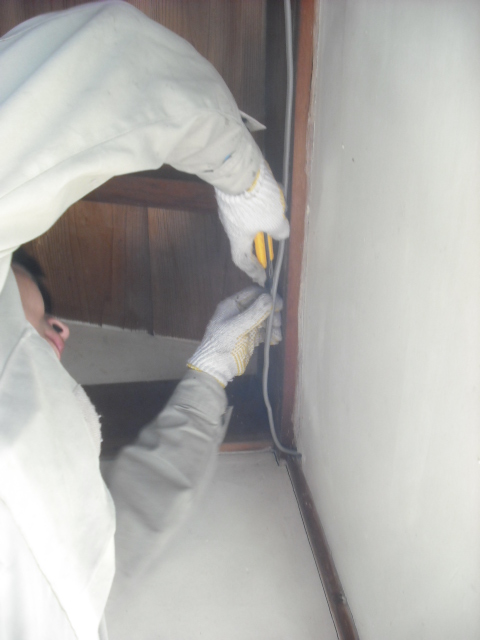

電気工事

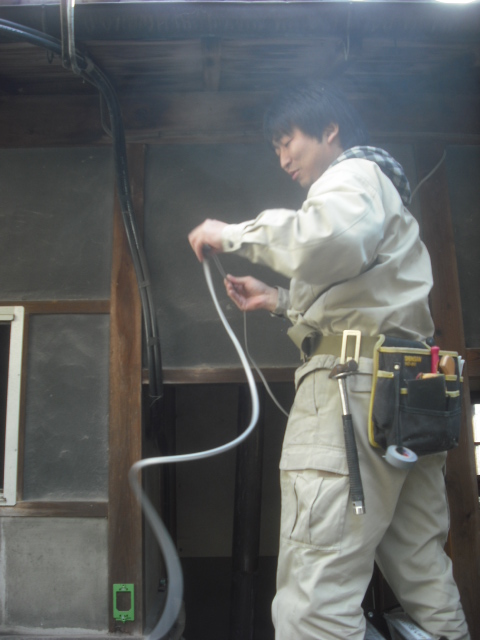

近くの電線から分岐します

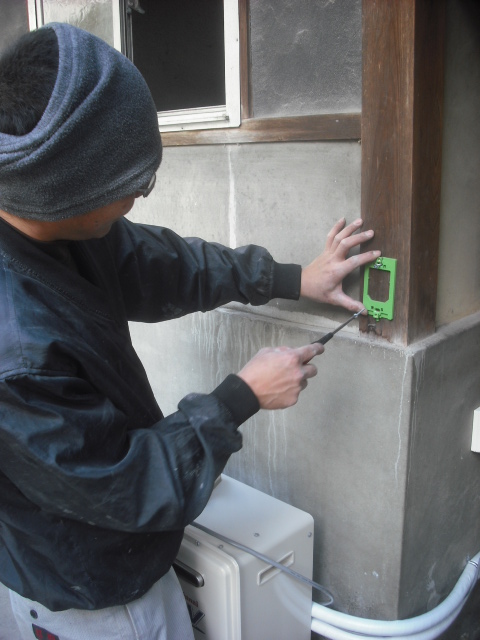

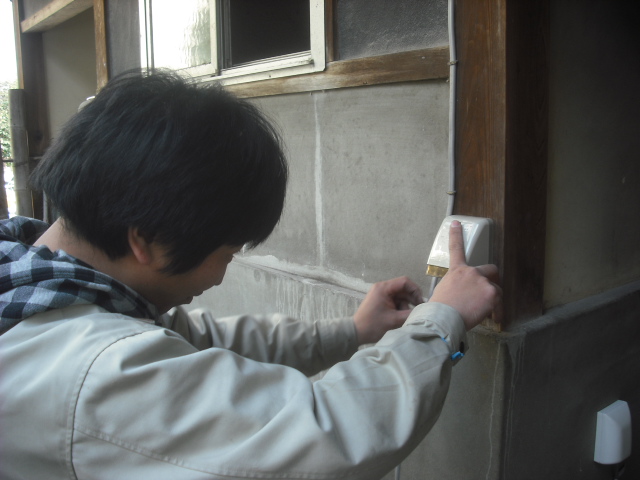

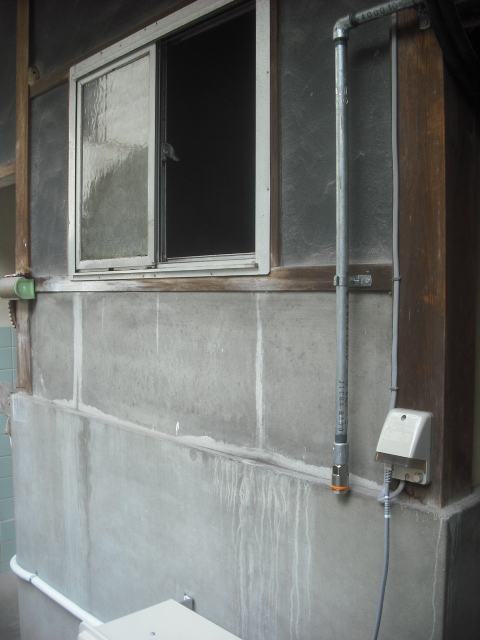

 防水コンセント取り付けました

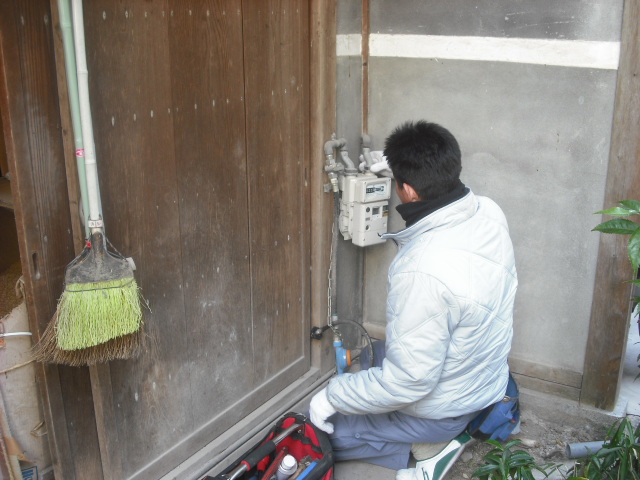

ガス工事

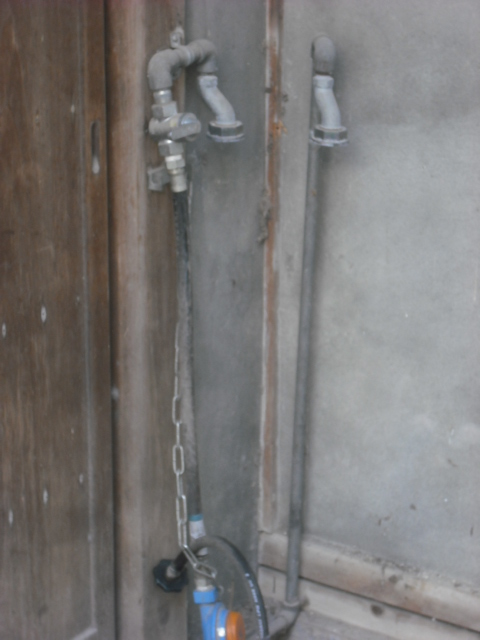

右手から真ん中へのびるガス管みえますか?このガス管はガス給湯器を動かすには細すぎます...しかも人が通るところに転がっているのであぶない...つまづかないようにガス管を上へ...
まずは撤去します

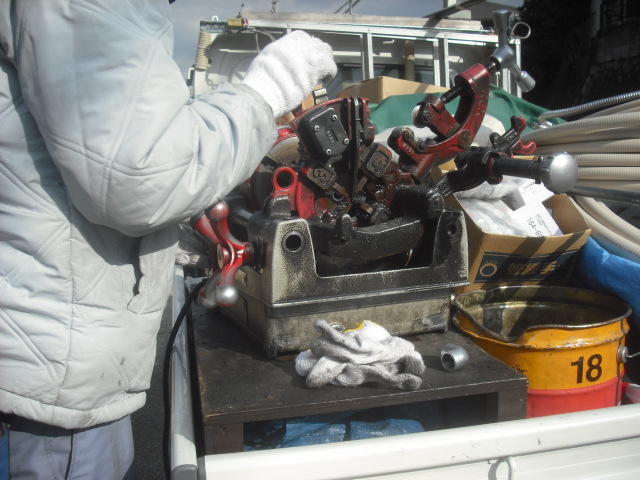

 ガス管にねじ山をほる機械
丁度いい長さで現場加工できます...

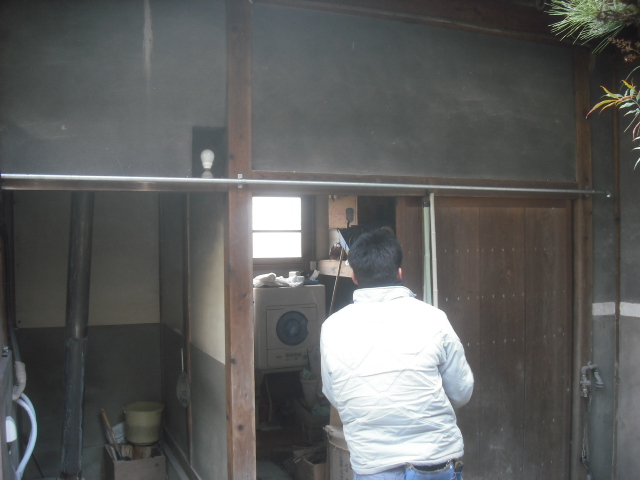

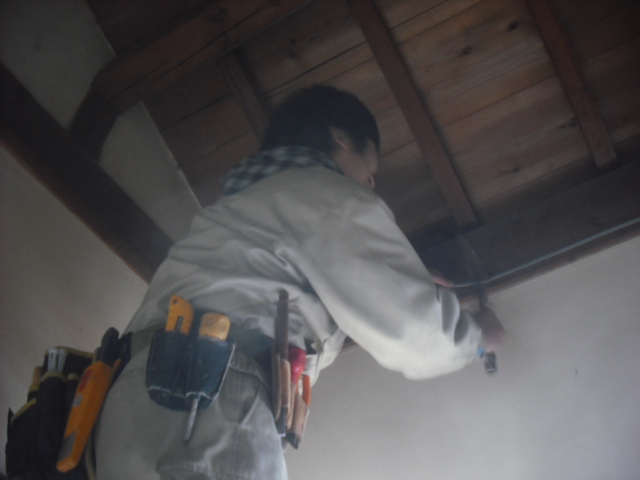

引き戸上にガス管を固定...
これで、ガス管につまづきませんGOOD JOB


どんどんガス管をつなげていきます

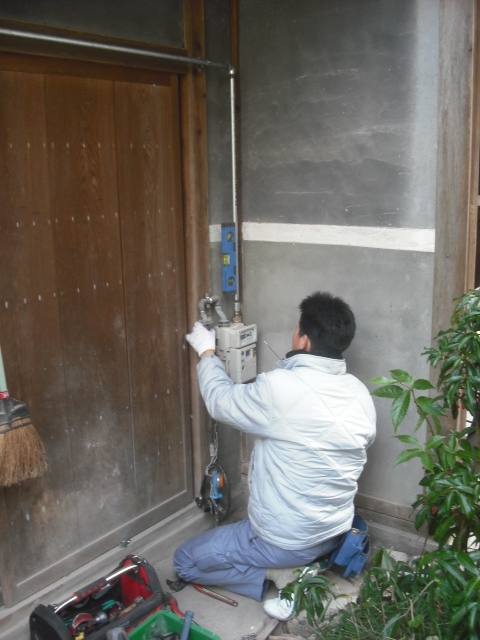

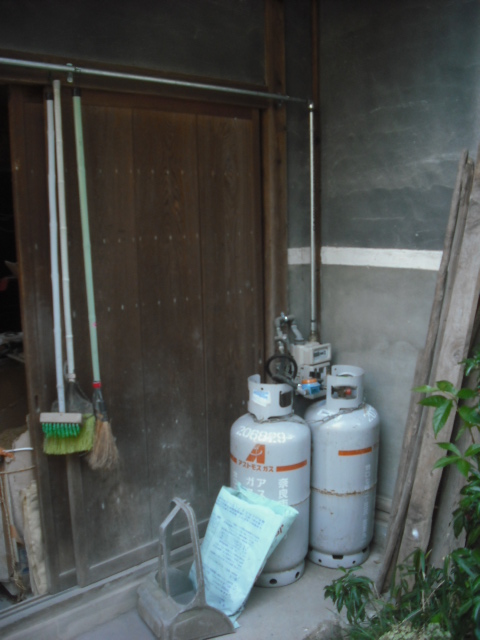

 プロパンも取り付けました


給湯器にガス配管をつなぎました



 プロパンから給湯器へ...
つながってまぁ〜す

ガス給湯器新設工事これにて終了...
Have a good おふろtime...ぽっかぽかになぁ〜れェ


設置基準について
屋外用温水機器につきましては、下記の設置基準をお守りください。
(可燃物との離隔距離)

機器上方は、排気口より300mm以上離して下さい。(不燃材のときも同じく300mm以上です。)
機器前方は、600mm以上離して下さい。(不燃材の場合は、300mm以上となりますが、メンテナンススペースとして600mm以上確保して下さい。)600mm以上前方でも排気熱が直接触れる部分のうち、熱に弱いもの(プラスチック等)や変色しやすいもの(塗装等)には不燃断熱材で保護して下さい。
機器後方は、10mm以上離して下さい。
機器側方は、150mm以上離して下さい。(不燃材の場合は、45mm以上となりますが、メンテナンススペースとして150mm以上確保して下さい。
機器下方は、150mm以上離して下さい。

※ 給湯器と周囲との離隔距離が設置基準通りに設置されていない場合には、不完全燃焼などが基で機器排気口から火の粉が出る恐れがありますので、一度点検等(有料)で設置についてご確認いただくことをお勧めいたします。



手すり取付
 入って左側に手すり

 ここでOkay!?

 住んでいらっしゃる方をイメージして使い勝手が良い位置に手すりを固定します低からず高からず

 リモコン交換

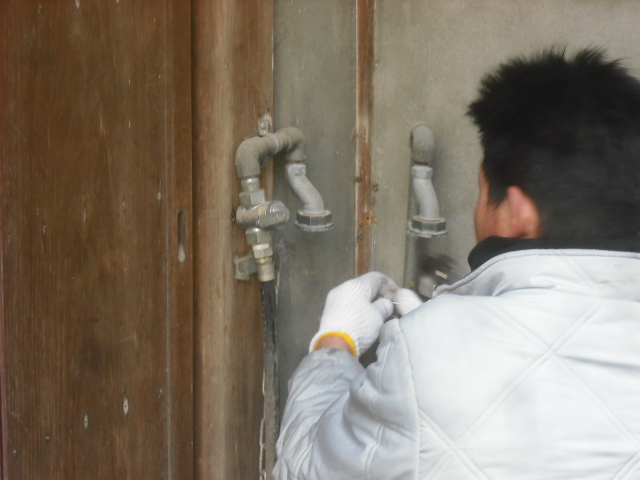

水栓取付

ドリルで穴を2つあけまして...


お水とお湯の配管を出しまして...


ケイちゃんが、振動ドリルでビス穴ガガガァーとあけまして...

あぁ〜っと言う間に、水栓取付できました

comments(3) | trackbacks(0) | - | -

Commnets

はじめまして。仕事の依頼ではないので申し訳ないのですが検索サイトよりブログを拝見しました。お聞きしたい事があるのですが、給湯器新設工事 + 手すり&水栓取付
の追い炊き配管の連結の写真に写ってる黒いL形のバスの継ぎ手なのですがメーカー等教えていただけないでしょうか?ネットを見てるのですがどこにもなくて 三栄水栓 バスLツギテなどはあるのですが、もしお暇なときにでも回答ください。すいません。

鈴木 | 2011/03/21 11:54 AM

Commnets

鈴木様 はじめまして。
ブログに掲載の継ぎ手はリンナイ製の配管延長アダプタ2000という商品です。
リンナイホームページからデジタルカタログ「ガス給湯器」の70ページに掲載されております。ご確認ください。
これからもブログを見ていただけますようお願いします。

ピュアフォールズ 店長 | 2011/03/21 7:07 PM

Commnets

ありがとうございます。これからもブログを拝見させていただきます。

鈴木 | 2011/03/22 12:35 AM
